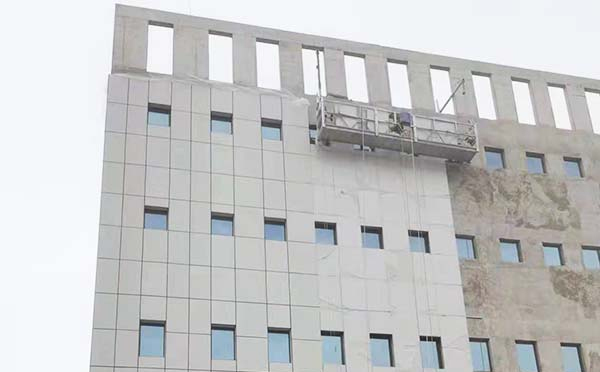

兰州外墙保温装饰一体板选材与施工要点

在西北地区建筑节能改造与新建工程中，兰州外墙保温装饰一体板因其集保温、装饰、防水功能于一体，正逐步替代传统外墙材料。面对兰州冬冷夏热、昼夜温差大、风沙频繁的气候特点，科学选材与规范施工对保障兰州外墙保温装饰一体板的耐久性和节能效果至关重要。许多项目因忽视基层处理或锚固设计不合理，导致板材空鼓、脱落等问题。本文由长期服务于甘肃地区建筑项目的工程技术团队撰写，结合多个实际案例，系统解析兰州外墙保温装饰一体板的材料选择、安装工艺与维护管理。近三年，我们参与的20余项公共建筑节能项目，平均节能率达62%，外墙系统稳定运行超5年无结构性问题（案例A：某城关区办公楼改造项目，建筑面积1.2万平方米，采用岩棉芯材一体板，冬季室内温度提升3-5℃，采暖能耗下降28%）。

不同气候区适用的保温芯材选择

兰州地处寒冷地区，外墙保温装饰一体板的芯材需具备低导热系数和高防火等级。常见芯材包括岩棉、EPS聚苯板、XPS挤塑板和PU聚氨酯。岩棉防火等级为A级，导热系数≤0.044W/(m·K)，适合高层建筑和消防要求高的场所。

EPS板成本较低，但防火等级为B2级，需配合防火隔离带使用。某西固区住宅项目因使用B2级芯材未设隔离带，验收未通过，后期整改增加成本15%（案例B：项目高度58米，按规范增设300mm宽A级防火隔离带后通过消防验收）。XPS板抗压强度高，适合底层易受撞击区域，推荐用于人行通道周边，抗压强度应≥250kPa。

兰州地区外墙基层处理与安装工艺

基层平整度直接影响兰州外墙保温装饰一体板的安装质量。混凝土或砌体墙面平整度误差应≤4mm/2m，超出需用水泥砂浆找平。兰州春季风沙大，施工前应清理基层浮尘，避免粘结失效。

粘锚结合是主流安装方式，粘结面积率不低于40%，锚固件每平方米不少于6个，锚入基层深度≥50mm。某安宁区项目因锚固不足，遇强风天气出现局部板缝开裂（案例C：项目位于山顶，风压达0.8kN/m²，后增加锚固密度至8个/m²，问题解决）。板缝处理推荐使用耐候硅酮胶，伸缩缝间距不宜超过6米，防止热胀冷缩导致开裂。

极端天气下的抗风压与抗冻融设计

兰州年平均风速2.1m/s，瞬时风速可达20m/s以上，高层建筑需进行抗风压计算。建议采用加强型背栓或T型挂件系统，抗风压性能不低于3.5kPa。冻融循环对板材耐久性影响显著，尤其在昼夜温差超15℃的春秋季。

饰面层应选用耐候性强的氟碳漆或陶瓷面砖，耐沾污性≤15%，经50次冻融循环后无起泡、剥落。某七里河区项目使用普通丙烯酸漆，两年内出现明显粉化，后期翻新成本高昂（案例D：项目高度45米，改用氟碳涂层后，五年内色泽保持率超90%）。建议在设计阶段进行风洞模拟测试，预判高风压区域加固方案。

后期维护与安全检测建议

兰州外墙保温装饰一体板投入使用后，需建立定期巡检制度。建议每半年检查一次板缝密封胶状态、锚固件松动情况及饰面层完整性。重点关注阴阳角、窗洞口等应力集中部位。

每3-5年进行一次红外热成像检测，排查内部空鼓或保温层缺失。我们为多个老旧小区提供检测服务，发现约12%的项目存在局部粘结失效，及时修复避免脱落风险（案例E：某使用6年的住宅项目，通过热成像发现空鼓区域，采用负压注胶法修复，恢复粘结强度）。同时，避免在墙面上随意钻孔或悬挂重物，防止破坏系统完整性。
