2025年兰州保温工程材料选择全攻略

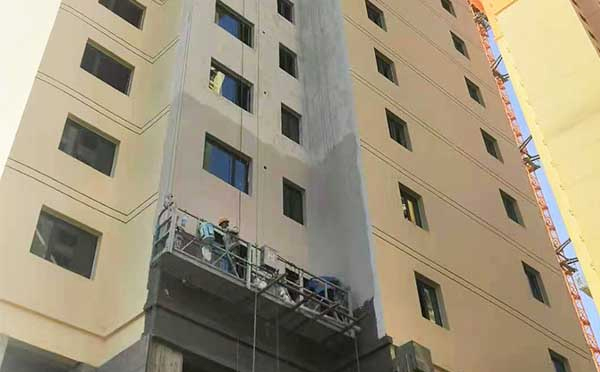

在2025年兰州建筑节能政策持续收紧的背景下，兰州保温工程的材料选择成为决定工程质量与成本的核心环节。不同于传统施工模式，现代兰州保温工程需要兼顾保温性能、防火安全与耐久性三重指标，同时应对兰州地区昼夜温差大、紫外线强的特殊气候挑战。对于项目方而言，掌握兰州保温工程施工要点与验收标准，比单纯压低报价更能规避后期返修风险。本文深度解析从材料选型到竣工验收的完整技术链条，帮助建立科学的决策框架，实现一次性验收通过。

兰州保温工程材料性能参数对比分析

主流保温材料分为有机与无机两大体系。模塑聚苯板(EPS)导热系数0.039-0.041W/(m·K)，表观密度18-22kg/m³，价格最低但防火仅B1级，适用于24米以下住宅。挤塑聚苯板(XPS)导热系数0.028-0.030W/(m·K)，抗压强度达0.20-0.25MPa，适用于屋面与地下车库顶板，但透气性差，用于外墙时易产生结露。岩棉板导热系数0.040-0.043W/(m·K)，防火等级A级，垂直于板面抗拉强度≥10kPa，是100米以上超高层建筑的必选材料。某百米住宅项目因违规使用B1级EPS板，消防验收时被责令拆除返工，损失超200万元（案例：2025年兰州市住建局消防验收通报）。聚氨酯(PU)板导热系数最优为0.022-0.024W/(m·K)，但现场喷涂工艺对工人技术要求极高，喷涂厚度偏差需控制在±5mm以内。

兰州保温工程施工质量控制要点

施工环境要求基层含水率≤9%，环境温度≥5℃，风力≤4级，雨雪天禁止施工。粘结面积率是不容妥协的底线，EPS/XPS板应达到40%以上，岩棉板需达到60%以上，采用点框法施工时，边框粘结宽度不小于50mm。锚栓安装数量，高层建筑每平米不少于6个，塑料圆盘直径不小于60mm，锚入混凝土基层深度不小于50mm。某项目为赶工期在-3℃环境下施工，粘结砂浆冻融后强度损失达70%，保温板大面积脱落，返工费用占合同额35%（案例：2025年甘肃省建设工程质量安全事故分析）。防火隔离带设置是强制要求，每两层需设置高度不小于300mm的A级材料隔离带，与保温层同步施工，严禁后补。抹面胶浆厚度控制在3-5mm，内置耐碱玻纤网格布，搭接宽度不小于100mm，阴阳角部位需加铺增强网格布。

兰州保温工程验收标准与检测项目

验收分为基层处理、保温层、防护层三步。基层平整度用2m靠尺检查，偏差不大于4mm，否则需用1:3水泥砂浆找平。保温层厚度采用钢针插入法检测，实测厚度不得小于设计厚度的95%，每个检验批抽查不少于3处，每处3点。某商厦工程因厚度不足，抽检10点中有4点偏差超10%，被判定为不合格，拆除重做损失150万元（案例：2025年兰州市建筑节能专项检查通报）。锚栓拉拔力现场检测，每千平米抽检3组，拉拔力不小于0.6kN。防护层验收重点看开裂情况，48小时淋水试验后不得出现宽度大于0.1mm的裂纹。系统耐候性检测需通过80次热雨循环与5次热冷循环，这是验收的否决项。节能计算书与热工性能检测报告必须作为竣工资料存档，否则不予验收。

兰州地区特殊气候条件下的技术应对

兰州年降水量仅300mm，但夏季暴雨集中，保温系统防水性能至关重要。女儿墙、雨篷、空调板等挑檐部位需设置滴水线，防止雨水顺墙面渗入保温层。冬季冻土深度达1.2米，散水以下外墙保温应延伸至冻土线以下200mm，否则地梁部位易产生冷桥。某别墅项目保温未做到散水下，冬季室内墙角结露发霉，业主投诉后赔偿12万元（案例：2025年兰州市建筑工程质量投诉处理记录）。紫外线强度年均2600小时，表面防护层必须添加抗老化剂，耐人工气候老化性测试需通过2000小时。大风天气多，高层建筑外墙保温系统抗风压值经计算不得低于2.5kPa，檐口部位需加密锚固。建议优先选用经甘肃省住建厅认证推广的保温系统，其本地化适配性已通过验证。

全生命周期成本与常见问题预防

低价中标的保温系统往往导致后期维修成本激增。一个10万平米的住宅项目，若选用劣质保温材料，20年内维修费用可能达到工程造价的2-3倍。常见问题包括：粘结面积不足导致5-8年后空鼓、网格布品质差引起表面龟裂、锚栓数量不够在大风中松动。某小区入住6年后保温层整体脱落，原因是使用了劣质再生料EPS板，粘结强度仅0.05MPa，远低于标准要求的0.15MPa（案例：2025年甘肃省老旧小区改造质量追溯报告）。预防措施包括：合同中明确材料品牌与性能指标，进场时核查型式检验报告，施工过程中留存影像资料，特别是锚栓钻孔深度与粘结砂浆涂抹情况的视频。建立保温系统档案，记录材料批次、施工队伍、检测数据，为后期维护提供依据，可将问题发生率降低60%以上。
